Product Details
Plaats van herkomst: China
Merknaam: TC
Certificering: UL, RoSH, REACH, CE
Modelnummer: GJFZY53 (FR)
Payment & Shipping Terms
Toepassing: |
Binnen |
Vezeltype: |
Singlemode |
Vezel nr.: |
Aangepast |
Voldaane aan normen: |
YD/T 1258,4; ICEA- 596; Gr.-409; CEI 60794; CEI 60331-25 |
Toegestane Treksterkte: |
400/1000 |
Toegestane Verbrijzelingsweerstand: |
1000/3000 |
Krommingsstraal: |
20D/10D |
Kleur: |
zwart |
Toepassing: |
Binnen |
Vezeltype: |
Singlemode |
Vezel nr.: |
Aangepast |
Voldaane aan normen: |
YD/T 1258,4; ICEA- 596; Gr.-409; CEI 60794; CEI 60331-25 |
Toegestane Treksterkte: |
400/1000 |
Toegestane Verbrijzelingsweerstand: |
1000/3000 |
Krommingsstraal: |
20D/10D |
Kleur: |
zwart |
Jelly Filled Fiber Optic Cable, Gel Gevulde Optische Kabel, Vuurvaste Vezel Optische Kabel, SM/MM-Toepassing van de Vezel de Optische Kabel
Is de optische Vezel Vuurvaste Kabel bedoeld om in binnen gestructureerde aanleg van kabelnetten evenals verbindingen tussen de openlucht en binnenapparaten van de optische vezeldistributie worden gebruikt.

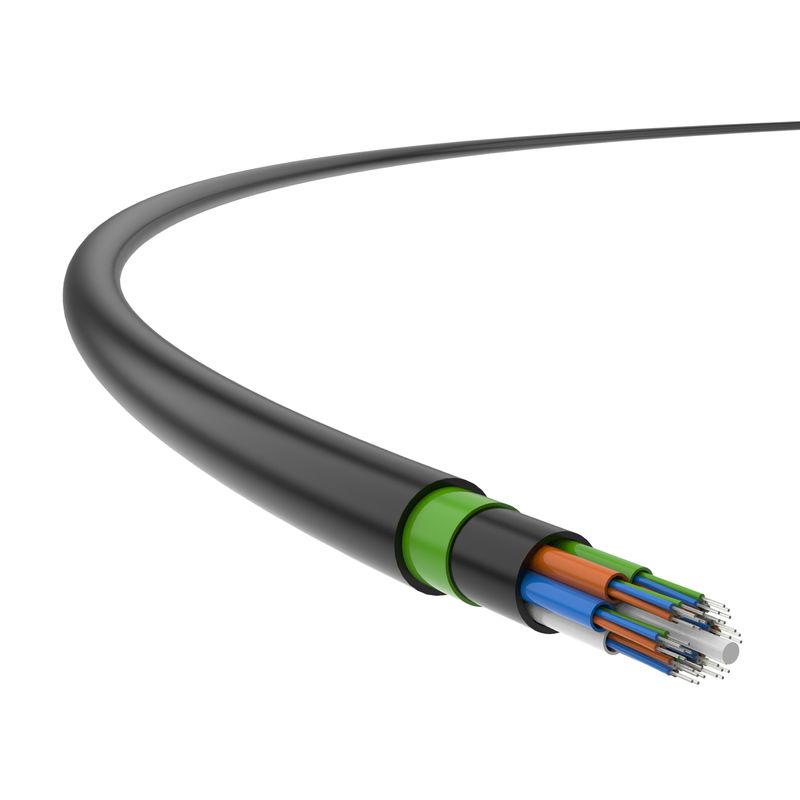

Binnen de optische vezel vuurvaste kabel van GJFZY53, 250µm worden de vezels in losse die buizen geplaatst van het hoge die materiaal van de moduluspolyester worden gemaakt, met waterbestendige samenstellingen wordt gevuld.
De optische vezelkabel wordt gecentreerd door een niet metaalsterktelid. Voor sommige optische vezelkabels met veelvoudige kernen, zou een PE laag buiten moeten worden toegevoegd.
De losse buizen zijn vastgelopen rond het sterktelid in een compacte en cirkelkabelkern. Buiten de kern, een laag van vlam - wordt het vertragers binnenjasje uitgedreven. PSP-het pantser wordt dan in de lengte toegepast alvorens een polyethyleen (PE) buitenjasje over het wordt uitgedreven.
Producteigenschappen
Toepassingsnormen
YD/T 1258,4; ICEA- 596; Gr.-409; CEI 60794; CEI 60331-25
| Kleurencode (kern 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Blauw | Sinaasappel | Groen | Bruin | Lei | Wit | Rood | Zwart | Geel | Viooltje | Nam toe | Aqua |
| Vlam weerstand |
Brandbaarheidsnorm voor enige draad: | GB/T 18380.12- 2008 |
Brandbaarheidsnorm voor gebundelde draden: | GB/T 18380.35- 2008 |
|
Jasje: De schil van 50mm-lange kabel, plaatst horizontaal het lege jasje en brandt 4-5 seconden, gebruikend alcohollamp; nadat de brandbron wordt weggehaald, dooft het minder dan 2 seconden;
|
||||
Technische Details
| Optische Eigenschappen | ||||||
| Type van Optisch Vezel |
Vermindering | Injectie Bandbreedte (OFL) |
Efficiënte Modaal Bandbreedte |
10 Ethernet-Verbinding Lengte SX |
Min. Krommingsstraal (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Typische Waarde (dB/km) | Max. Waarde (dB/km) | Mhz·km | Mhz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Typische Waarde (dB/km) |
Max. Waarde (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Structuurspecificaties | ||||
| Vezeltellingen | Gewicht (kg/km) | Toegestane Treksterkte Op lange termijn/Op korte termijn, N |
Toegestane Verbrijzelingsweerstand Op lange termijn/Op korte termijn, N/100mm |
Krommingsstraal Dynamisch/Statisch, mm |
| 6~36 | 239 | 400/1000 | 1000/3000 | 20D/10D |
| 48~60 | 260 | 400/1000 | 1000/3000 | 20D/10D |
| 72 | 277 | 400/1000 | 1000/3000 | 20D/10D |
| 96 | 329 | 400/1000 | 1000/3000 | 20D/10D |
