Product Details
Plaats van herkomst: China
Merknaam: TC
Certificering: UL, RoSH, REACH, CE
Modelnummer: GYTS
Payment & Shipping Terms
Toepassing: |
openlucht |
Vezeltype: |
Singlemode/Multimode |
Vezel Nr.: |
Aangepast |
Jasjedikte: |
≥ 1,50 |
Dikte van Losse Buis: |
≥ 0,28 |
Voldaane aan normen: |
YD/T 901; CEI 60793; ISO/IEC11801 |
Staalriem: |
0.20±0.01 |
Krommingsstraal, mm: |
Statisch: 10D; Dynamisch: 20D |
Toepassing: |
openlucht |
Vezeltype: |
Singlemode/Multimode |
Vezel Nr.: |
Aangepast |
Jasjedikte: |
≥ 1,50 |
Dikte van Losse Buis: |
≥ 0,28 |
Voldaane aan normen: |
YD/T 901; CEI 60793; ISO/IEC11801 |
Staalriem: |
0.20±0.01 |
Krommingsstraal, mm: |
Statisch: 10D; Dynamisch: 20D |

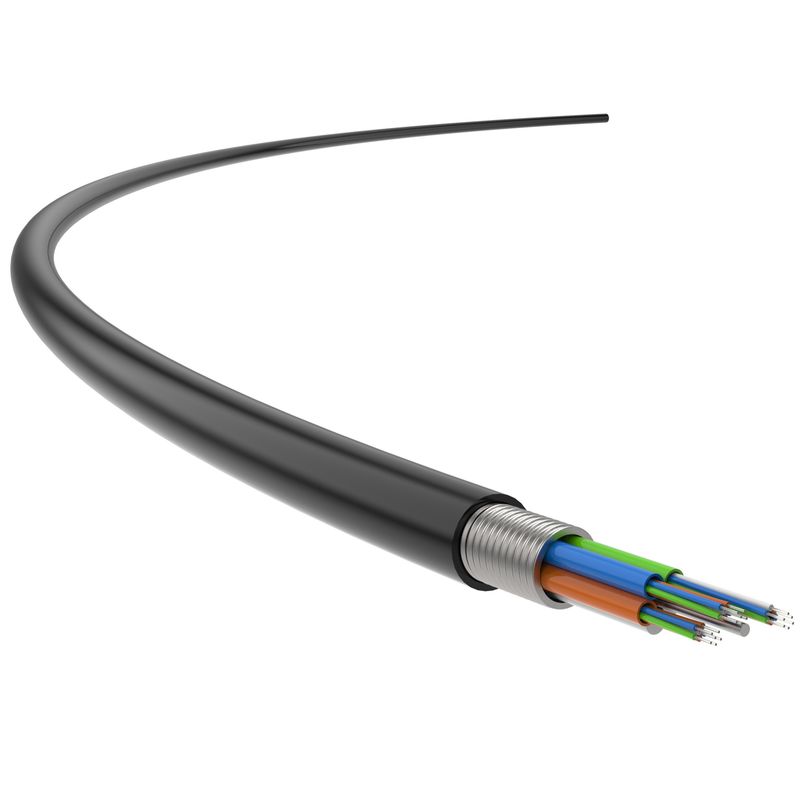

Optische Kabel van de staal de Gepantserde Vezel, Vastgelopen Losse Buis Optische Kabel, de Openluchttoepassing van de Vezel Optische Kabel
Wordt de Gepantserde, Vastgelopen Kabel van het optische Vezelstaal hoofdzakelijk gebruikt voor openluchtvezelverbinding evenals de bouw van de backbonebuis en verbinding brugverbinding.
Binnen de gepantserde kabel van het optische vezelstaal, 250µm (singlemode of multimode) vezels worden in losse die buizen geplaatst van het hoge die materiaal van de moduluspolyester worden gemaakt, met waterbestendige samenstellingen wordt gevuld. De optische vezelkabel wordt gecentreerd door een lid van de metaalsterkte.
Voor sommige optische vezelkabels met veelvoudige kernen, zou een PE laag buiten moeten worden toegevoegd. De losse buizen (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkabelkern waarbinnen met waterbestendige componenten wordt gevuld. PSP-het pantser wordt in de lengte toegepast en dan wordt een polyethyleen (PE) jasje uitgedreven over het.
Producteigenschappen
Toepassingsnormen
YD/T 901; CEI 60793; ISO/IEC11801
| Kleurencode (kern 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Blauw | Sinaasappel | Groen | Bruin | Lei | Wit | Rood | Zwart | Geel | Viooltje | Nam toe | Aqua |
| Vlam weerstand |
Brandbaarheidsnorm voor enige draad: | GB/T 18380.12- 2008 |
Brandbaarheidsnorm voor gebundelde draden: | GB/T 18380.35- 2008 |
|
Jasje: De schil van 50mm-lange kabel, plaatst horizontaal het lege jasje en brandt 4-5 seconden, gebruikend alcohollamp; nadat de brandbron wordt weggehaald, dooft het minder dan 2 seconden;
|
||||
Technische Details
| Optische Eigenschappen | ||||||
| Type van Optisch Vezel |
Vermindering | Injectie Bandbreedte (OFL) |
Efficiënte Modaal Bandbreedte |
10 Ethernet-Verbinding Lengte SX |
Min. Krommingsstraal (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Typische Waarde (dB/km) | Max. Waarde (dB/km) | Mhz·km | Mhz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Typische Waarde (dB/km) |
Max. Waarde (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Structuurspecificaties | |||||||
| Hoeveelheid Kernen | Kernen van Losse Buis | Sterktelid | Buitendiameter van Losse Buis | Dikte van Losse Buis | Staalriem | Dikte van Jasje (mm) | Buitenjasje van Optische Vezel (mm) |
| 2~30 | 6 | 1.30*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.0±0.3 |
| 32~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.2±0.3 |
| 38~60 | 12 | 1.50*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 11.6±0.3 |
| 72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 13.7±0.3 |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | ≥1.50 | 15.0±0.3 |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 16.4±0.3 |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | ≥1.50 | 13.5±0.3 |
| Mechanische Eigenschappen | |||
| Nr. | Naam | Vereisten | |
| 1 | Toegestane Treksterkte, N | Op korte termijn | 1500 |
| Op lange termijn | 600 | ||
| 2 | Toegestane Verbrijzelingsweerstand, N/100mm | Op korte termijn | 1000 |
| Op lange termijn | 300 | ||
| 3 | Krommingsstraal, mm | Statisch | 10D |
| Dynamisch | 20D | ||
