Product Details
Plaats van herkomst: China
Merknaam: TC
Modelnummer: OM3 multimode
Payment & Shipping Terms
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 6.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥9.0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 6.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥9.0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Producttoepassing

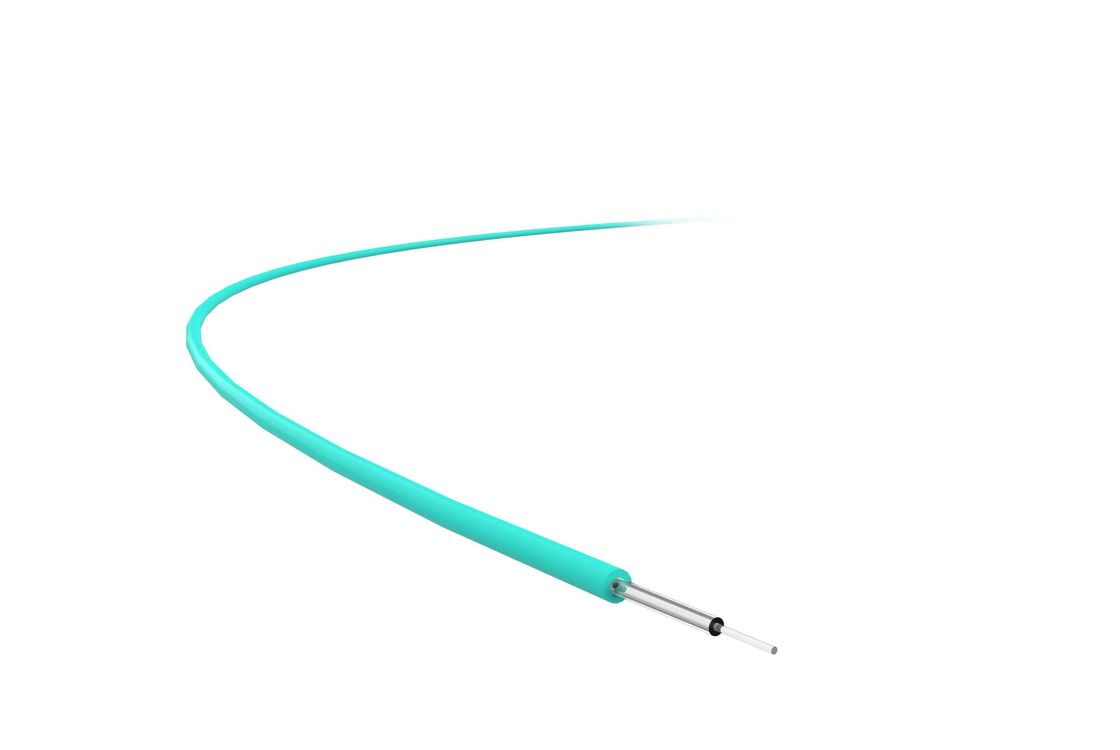

50/125μm OM3 de vezel is een sorteren-index multimode type die een 50μm kerndiameter en een 125μm bekledingsdiameter kenmerken.
Het is ruim geoptimaliseerde verticaal-Holte oppervlakte-Uitzendende Laser (VCSEL) bij de 850nn-golflengte op basis van OM2-vezel, en gaat Differentiële Modale Vertragings (DMD) test over om de hogere bandbreedte en de lagere vermindering te bereiken, en de korte transmissie van de afstands hoge datasnelheid te realiseren (OM3-vezel tot steun van 10GBase-SR 300m, 40GBase-SR4 en 100GBase-SR10 100m).
De vezel is geschikt voor andere structuren van vezel de optische kabels, zoals de kabel van de lintvezel, losse buiskabel, de ingelaste kabel van de kernvezel, de optische kabel van de centraal-buisvezel, strakke als buffer opgetreden voor vezel optische kabel, enz. vastliepen, en het is compatibel met andere vezels die verschillende productietechnologieën gebruiken.
Producteigenschappen
De vezel is ideaal voor de werkende golflengten van 850nn en van 1300nm; het optimaliseert verticaal-Holte oppervlakte-Uitzendende Laser (VCSEL) met laag - vermindering en hoge bandbreedte; zijn deklaagbescherming en glasbezit genieten van uitstekende prestaties.
Technische Details
| Optische Eigenschappen | Voorwaarden | Waarde | Eenheid |
| Vermindering | 850nm | ≤2.80 | dB/km |
| 1300nm | ≤0.60 | dB/km | |
| Injectiebandbreedte | 850nm | ≥200 | MHz.km |
| 1300nm | ≥500 | MHz.km | |
| Numerieke Opening (Na) |
0,200 ±0.015
|
||
| Groep R.i. | 850nm |
1,482
|
|
| 1300nm |
1,477
|
||
| Nul Verspreidingsgolflengte |
1295-1320nm
|
||
| Nul Verspreidingshelling |
1295nm -1300nm
|
≤0.001 | ps/(NM·km) |
|
1300nm-1320nm
|
≤0.11 | ps/(NM·km) | |
| Macrobendverlies, 100 Cirkels, 37.5mm Straal | 850nm | ≤0.50 | dB |
| 1300nm | ≤0.50 | dB | |
| Het achter Verspreiden zich (1300nm) | Voorwaarden | Waarde | Eenheid |
| Gedeeltelijke Discontinuïteit | ≤0.1 | dB | |
| Verminderingsniet-homogeen karakter | ≤0.1 | dB | |
| Verschillende Waarden van zich bi-Richting en het Achter Verspreiden | ≤0.1 | dB/km |
| Geometrische Eigenschappen | Voorwaarden | Waarde | Eenheid |
| Kerndiameter |
50±2.5
|
μm | |
| Kern niet-Cirkelvormigheid | ≤6.0 | % | |
| Bekledingsdiameter | 125±1 | μm | |
| Bekledings niet-Cirkelvormigheid | ≤2.0 | % | |
| Kern/Bekledingsconcentriciteitsafwijking | ≤1.5 | μm | |
| Deklaagdiameter | 245±10 | μm | |
| Bekleding/Deklaagconcentriciteitsafwijking | ≤12.0 | μm |
| Milieueigenschappen (850nm en 1300nm) | Voorwaarden | Waarde | Eenheid |
| Extra Vermindering van Temperatuur | ≤0.15 | dB/km | |
| Extra Vermindering van Temperatuur en Vochtigheidscirkel | ≤0.20 | dB/km | |
| Extra Vermindering van Onderdompeling het Verouderen | ≤0.20 | dB/km | |
| Extra Vermindering van het Hydrothermale Verwarmen | ≤0.20 | dB/km | |
| Het droge Hitte Verouderen | ≤0.20 | dB/km |
| Mechanische Eigenschappen | Voorwaarden | Waarde | Eenheid |
| Spanning het Testen | ≥9.0 | N | |
| Macrobend Extra Verlies | 850nm | ≤0.5 | dB |
| Het met een laag bedekken van het Ontdoen van Kracht | Typische gemiddelde waarde | 1.4 | N |
| Piekwaarde | ≥1.3 ≤8.9 | N | |
| Dynamische Moeheidsparameter (Nd) | ≥25 | ||
