Product Details
Plaats van herkomst: China
Merknaam: TC
Modelnummer: OM2 Multimode
Payment & Shipping Terms
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 6.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥9.0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 6.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥9.0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Producttoepassing

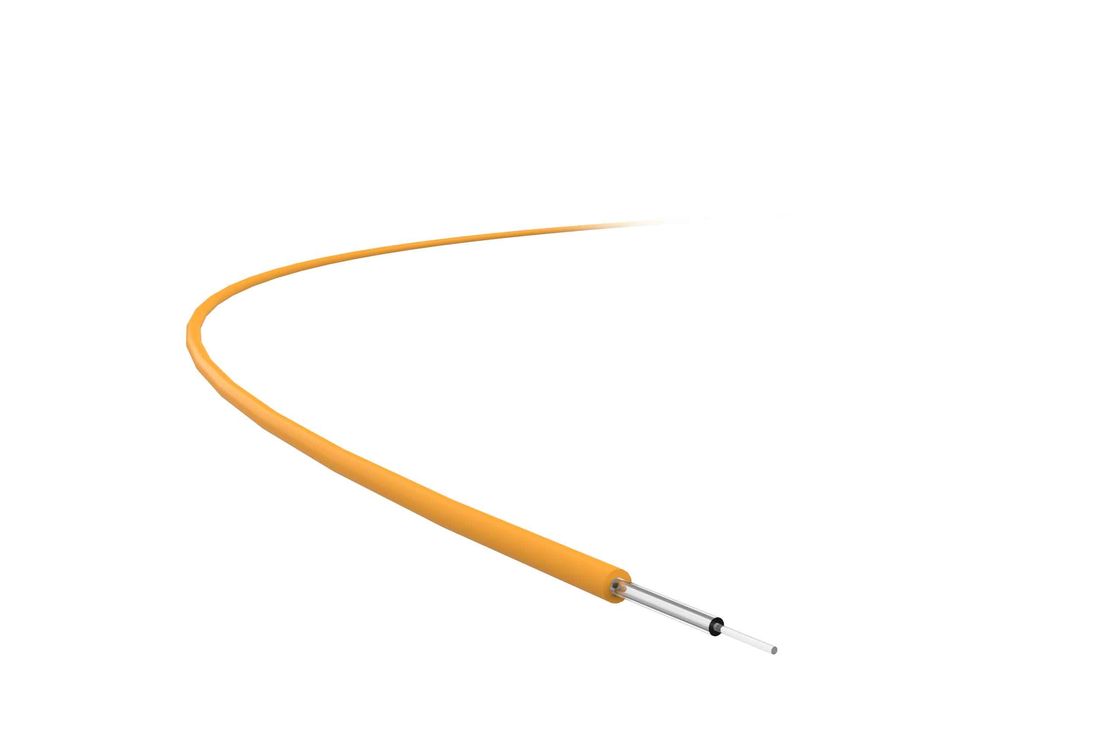

50/125μm OM2 de vezel is een sorteren-index multimode type die die een 50μm kerndiameter en een 125μm bekledingsdiameter kenmerken, ruim voor prestaties bij de werkende golflengten van 850nn en van 1300nm wordt geoptimaliseerd.
Alle indicatoren van de vezel hebben het geavanceerde niveau van de wereld bereikt. Dank aan zijn hogere bandbreedte en lagere vermindering, het stelt het gebruik bij 850nm en 1300nm tevreden, en wijd gebruikt in Local area network (LAN), videotransmissie, audiotransmissie, gegevenstransmissie en veel andere sectoren.
Met de laser en de Lichtgevende diode (leiden) als zijn lichtbron, is de vezel vrij praktisch voor IEEE802.3z Gigabit Ethernet. Bovendien verzekert Zijn MCVD-productietechnologie betere stabiliteit en nauwkeurigere controle over r.i-distributie. De vezel is voor andere structuren van vezel van toepassing de optische kabels, zoals de kabel van de lintvezel, losse buiskabel, de ingelaste kabel van de kernvezel, de optische kabel van de centraal-buisvezel, strakke als buffer opgetreden voor vezel optische kabel, enz. vastliepen, en het is compatibel met andere vezels met verschillende productietechnologieën.
Producteigenschappen
De vezel is geschikt voor de werkende golflengten van 850nn en van 1300nm; zijn laag - de vermindering en de hoge bandbreedte worden geoptimaliseerd voor de transmissie van IEEE802.3z Gigabit Ethernet; zijn deklaagbescherming en glasbezit genieten van uitstekende prestaties.
Technische Details
Optische Eigenschappen | Voorwaarden | Waarde | Eenheid |
Vermindering | 850nm | ≤2.80 | dB/km |
1300nm | ≤0.60 | dB/km | |
Injectiebandbreedte | 850nm | ≥200 | MHz.km |
1300nm | ≥500 | MHz.km | |
Numerieke Opening (Na) |
0,200 ±0.015
|
||
Groep R.i. | 850nm |
1,482
|
|
1300nm |
1,477
|
||
Nul Verspreidingsgolflengte |
1295-1320nm
|
||
Nul Verspreidingshelling |
1295nm -1300nm
|
≤0.001 | ps/(NM·km) |
1300nm-1320nm
|
≤0.11 | ps/(NM·km) | |
Macrobendverlies, 100 Cirkels, 37.5mm Straal | 850nm | ≤0.50 | dB |
1300nm | ≤0.50 | dB |
Het achter Verspreiden zich (1300nm) | Voorwaarden | Waarde | Eenheid |
Gedeeltelijke Discontinuïteit | ≤0.1 | dB | |
Verminderingsniet-homogeen karakter | ≤0.1 | dB | |
Verschillende Waarden van zich bi-Richting en het Achter Verspreiden | ≤0.1 | dB/km |
Geometrische Eigenschappen | Voorwaarden | Waarde | Eenheid |
Kerndiameter |
50±2.5
|
μm | |
Kern niet-Cirkelvormigheid | ≤6.0 | % | |
Bekledingsdiameter | 125±1 | μm | |
Bekledings niet-Cirkelvormigheid | ≤2.0 | % | |
Kern/Bekledingsconcentriciteitsafwijking | ≤1.5 | μm | |
Deklaagdiameter | 245±10 | μm | |
Bekleding/Deklaagconcentriciteitsafwijking | ≤12.0 | μm |
Milieueigenschappen (850nm en 1300nm) | Voorwaarden | Waarde | Eenheid |
Extra Vermindering van Temperatuur | ≤0.15 | dB/km | |
Extra Vermindering van Temperatuur en Vochtigheidscirkel | ≤0.20 | dB/km | |
Extra Vermindering van Onderdompeling het Verouderen | ≤0.20 | dB/km | |
Extra Vermindering van het Hydrothermale Verwarmen | ≤0.20 | dB/km | |
Het droge Hitte Verouderen | ≤0.20 | dB/km |
Mechanische Eigenschappen | Voorwaarden | Waarde | Eenheid |
Spanning het Testen | ≥9.0 | N | |
Macrobend Extra Verlies | 850nm | ≤0.5 | dB |
Het met een laag bedekken van het Ontdoen van Kracht | Typische gemiddelde waarde | 1.4 | N |
Piekwaarde | ≥1.3 ≤8.9 | N | |
Dynamische Moeheidsparameter (Nd) | ≥25 |
