Product Details
Plaats van herkomst: China
Merknaam: TC
Modelnummer: OM5 Multimode
Payment & Shipping Terms
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 5.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥ 9,0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Nul Verspreidingsgolflengte: |
1295-1320 NM |
Gedeeltelijke Discontinuïteit: |
≤ 0,1 dB |
Verminderingsniet-homogeen karakter: |
≤ 0,1 dB |
Kerndiameter: |
50±2.5 μm |
Kern niet-Cirkelvormigheid: |
≤ 5.0% |
Bekledingsdiameter: |
125±1 μm |
Spanning het Testen: |
≥ 9,0 N |
Dynamische Moeheidsparameter: |
≥ 25 |
Producttoepassing

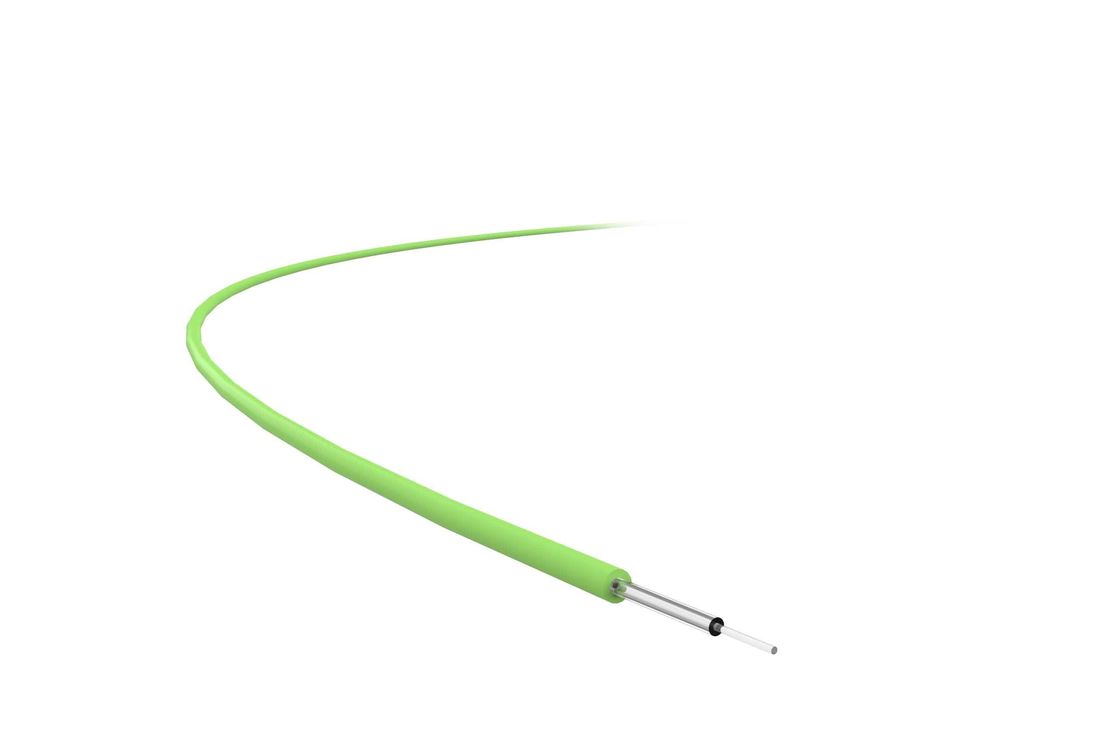

50/125μm OM5 de vezel is het recentste sorteren-index multimode type die een 50μm kerndiameter en een 125μm bekledingsdiameter kenmerken.
Zijn Efficiënt Modaal Bandbreedte (EMB) vereiste van 953nm-golflengte is verhoogd. OM5, als wideband multimode vezel (WBMMF) wordt bekend, steunt 150m transmissie op SWDM-technologie wordt gebaseerd (bij de golflengten die van 850nm, van 880nm, van 910nm, 940nm-).
Producteigenschappen
De vezel is ideaal de werkende golflengten voor van 850nm, van 880nm, van 910nm, van 940nm (SWDM) evenals van 1300nm; zijn laag - de vermindering en de hoge bandbreedte worden geoptimaliseerd voor de transmissie van IEEE802.3z Gigabit Ethernet; zijn deklaagbescherming en glasbezit genieten van uitstekende prestaties.
Technische Details
| Optische Eigenschappen | Voorwaarden | Gegevens | Eenheid |
| Vermindering | 850nm | ≤2.30 | dB/km |
| 953nm | ≤1.70 | dB/km | |
| 1300nm | ≤0.60 | dB/km | |
| Injectiebandbreedte | 850nm | ≥3500 | MHz.km |
| 953nm | ≥1850 | MHz.km | |
| 1300nm | ≥500 | MHz.km | |
| Lengte van 400Gb/s Ethernet | 150 | m | |
| Numerieke Opening (Na) | 0,200 ±0.015 | ||
| Groep R.i. | 850nm | 1,482 | |
| 1300nm | 1,477 | ||
| Nul Verspreidingsgolflengte | 1295-1320nm | ||
| Nul Verspreidingshelling | 1295nm -1300nm | ≤0.001 | ps/(NM·km) |
| 1300nm-1320nm | ≤0.11 | ps/(NM·km) | |
| Macrobendverlies, 2 Cirkels, 15mm Straal | 850nm | ≤0.10 | dB |
| 1300nm | ≤0.11 | dB | |
| Het achter Verspreiden zich (1300nm) | Voorwaarden | Waarde | Eenheid |
| Gedeeltelijke Discontinuïteit | ≤0.1 | dB | |
| Verminderingsniet-homogeen karakter | ≤0.1 | dB | |
| Verschillende Waarden van zich bi-Richting en het Achter Verspreiden | ≤0.1 | dB/km |
| Geometrische Eigenschappen | Voorwaarden | Waarde | Eenheid |
| Kerndiameter |
50±2.5
|
μm | |
| Kern niet-Cirkelvormigheid | ≤5.0 | % | |
| Bekledingsdiameter | 125±1 | μm | |
| Bekledings niet-Cirkelvormigheid | ≤2.0 | % | |
| Kern/Bekledingsconcentriciteitsafwijking | ≤1.5 | μm | |
| Deklaagdiameter | 245±10 | μm | |
| Bekleding/Deklaagconcentriciteitsafwijking | ≤12.0 | μm |
| Milieueigenschappen (850nm en 1300nm) | Voorwaarden | Waarde | Eenheid |
| Extra Vermindering van Temperatuur | ≤0.1 | dB/km | |
| Extra Vermindering van Temperatuur en Vochtigheidscirkel | ≤0.1 | dB/km | |
| Extra Vermindering van Onderdompeling het Verouderen | ≤0.20 | dB/km | |
| Extra Vermindering van het Hydrothermale Verwarmen | ≤0.20 | dB/km | |
| Het droge Hitte Verouderen | ≤0.20 | dB/km |
| Mechanische Eigenschappen | Voorwaarden | Waarde | Eenheid |
| Spanning het Testen | ≥9.0 | N | |
| Macrobend Extra Verlies | 850nm | ≤0.5 | dB |
| Het met een laag bedekken van het Ontdoen van Kracht | Typische gemiddelde waarde | 1.4 | N |
| Piekwaarde | ≥1.3 ≤8.9 | N | |
| Dynamische Moeheidsparameter (Nd) | ≥25 | ||
