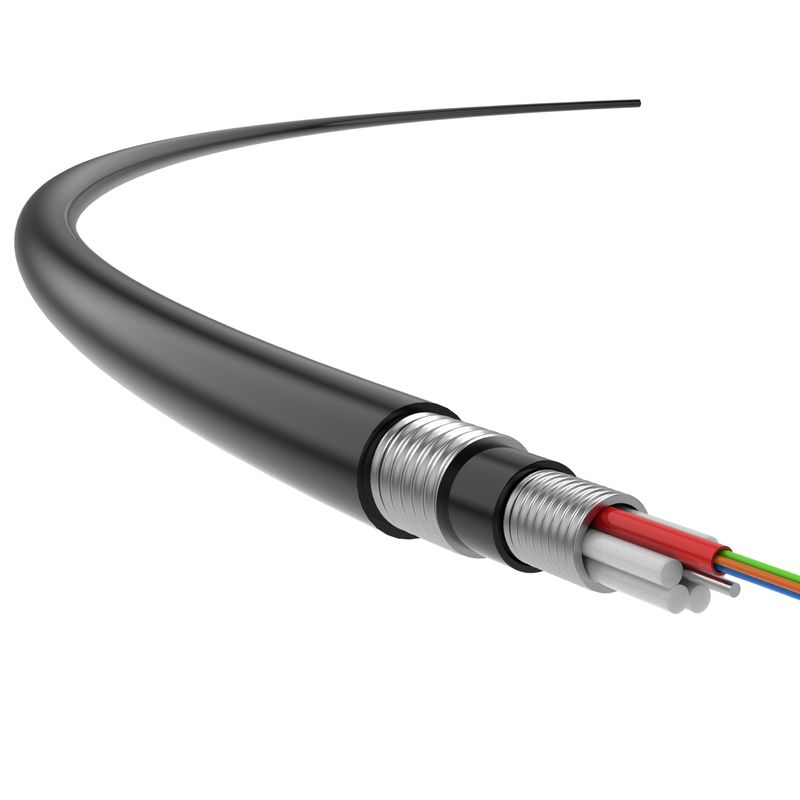

Zware Gepantserde Vezel Optische Kabel, de Vastgelopen Losse Optische Kabel van de Buisvezel, de Openluchttoepassing van de Vezel Optische Kabel
Wordt de optische Vezel Zware Gepantserde, Vastgelopen Kabel hoofdzakelijk gebruikt voor openluchtvezelverbinding evenals de bouw van de backbonebuis en verbinding brugverbinding.
Binnen de optische vezel zware gepantserde kabel, 250µm (singlemode of multimode) vezels worden in losse die buizen geplaatst van het hoge die materiaal van de moduluspolyester worden gemaakt, met waterbestendige samenstellingen wordt gevuld.
De optische vezelkabel wordt gecentreerd door een lid van de metaalsterkte. Voor sommige vezel optische kabels met veelvoudige kernen, zou een PE laag buiten moeten worden toegevoegd.
De losse buis (en de vullers) zijn vastgelopen rond het sterktelid in een compacte en cirkelkabelkern waarbinnen met waterbestendige componenten wordt gevuld.
APL het pantser wordt in de lengte toegepast en dan wordt een polyethyleen (PE) binnenjasje uitgedreven. Over het binnenjasje, PSP-wordt het pantser ook in de lengte toegepast alvorens een polyethyleen (PE) buitenjasje over het wordt uitgedreven.
Producteigenschappen
Toepassingsnormen
YD/T 901-2018; GB/T 18380.12-2008; GB/T 17651; GB/T 17650,2
| Kleurencode (kern 2-12) |
1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 |
| Blauw | Sinaasappel | Groen | Bruin | Lei | Wit | Rood | Zwart | Geel | Viooltje | Nam toe | Aqua |
| Vlam weerstand |
Brandbaarheidsnorm voor enige draad: | GB/T 18380.12- 2008 |
Brandbaarheidsnorm voor gebundelde draden: | GB/T 18380.35- 2008 |
|
Jasje: De schil van 50mm-lange kabel, plaatst horizontaal het lege jasje en brandt 4-5 seconden, gebruikend alcohollamp; nadat de brandbron wordt weggehaald, dooft het minder dan 2 seconden;
|
||||
Technische Details
| Optische Eigenschappen | ||||||
| Type van Optisch Vezel |
Vermindering | Injectie Bandbreedte (OFL) |
Efficiënte Modaal Bandbreedte |
10 Ethernet-Verbinding Lengte SX |
Min. Krommingsstraal (mm) |
|
| 1310nm/1550nm | 850/1300nm | 850nm | 850nm | |||
| Typische Waarde (dB/km) | Max. Waarde (dB/km) | Mhz·km | Mhz·km | |||
| SM 9/125 | 0.36/0.22 | 0.4/0.3 | / | / | / | 16 |
| 850nm/1300nm | ||||||
| Typische Waarde (dB/km) |
Max. Waarde (dB/km) |
|||||
| MM62.5/125 OM1 | 3.0/1.0 | 3.5/1.5 | ≥ 200/500 | / | / | 30 |
| MM50/125 OM2 | 3.0/1.0 | 3.5/1.5 | ≥ 500/500 | / | ≥ 150 | 30 |
| MM50/125 OM3 | 3.0/1.0 | 3.5/1.5 | ≥ 1500/500 | ≥ 2000 | ≥ 300 | 30 |
| MM50/125 OM4 | 3.0/1.0 | 3.5/1.5 | ≥ 3500/500 | ≥ 4700 | ≥ 550 | 30 |
| Structuurspecificaties | ||||||||
| Hoeveelheid Kernen | Kernen van Losse Buis | Sterktelid | Buitendiameter van Losse Buis | Dikte van Losse Buis | Aluminiumriem | Staalriem | Dikte van Jasje (mm) | Buitenjasje van Optische Vezel (mm) |
| 2~36 | 6 | 1.60*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 0.8±0.1/≥1.5 | 11.0±0.3 |
| 48~60 | 12 | 1.40*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.2±0.3 | |
| 62~72 | 12 | 1.80*1±0.1 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 11.6±0.3 | |
| 96 | 12 | 2.0/3.3*1±0.2 | ≥1.60 | ≥0.28 | 0.20±0.01 | 0.205±0.01 | 13.7±0.3 | |
| 120 | 12 | 2.0/4.4*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 15.0±0.3 | |
| 144 | 12 | 2.0/5.8*1±0.2 | ≥1.60 | ≥0.28 | 0.22±0.01 | 0.205±0.01 | 16.4±0.3 | |
| Mechanische Eigenschappen | |||
| Nr. | Naam | Vereisten | |
| 1 | Toegestane Treksterkte, N | Op korte termijn | 1500 |
| Op lange termijn | 600 | ||
| 2 | Toegestane Verbrijzelingsweerstand, N/100mm | Op korte termijn | 1000 |
| Op lange termijn | 300 | ||
| 3 | Krommingsstraal, mm | Statisch | 10D |
| Dynamisch | 20D | ||
