Data Center UPS
, Rek Opgezet UPS
, 10-90KVA UPS
Waaier van macht: |
10-90 kVA |
Werkende Methodes: |
3 in 3 out, 3 in single out, 1 in 1 out, online dubbele omzetting |
Invoervermogenfactor: |
> 0.99 |
Uitgangsvermogenfactor: |
1 |
Scherm: |
9-inch kleuren touchscreen |
Invoerfrequentie: |
50/60 Hz |
Output geschatte frequentie: |
50/60 Hz |
Communicatie-interface: |
RS232, RS485, droge contacten, SNMP-kaarten (optioneel), noodstop |

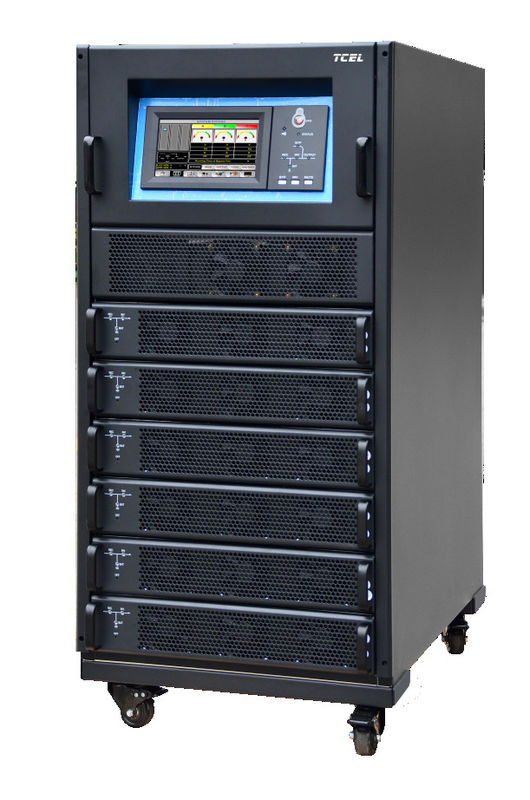

Data Center UPS Modulair UPS Rek Opgezette 10-90KVA
Toepassing van het product
TCRM-serie modulaire UPS-power, het toonaangevende, volledig digitale voedingsdistributieproduct, verzamelt de meest geavanceerde technologie op het gebied van krachtelektronica en automatische besturing,Dit resulteert in doorbraakverbeteringen in de energiebetrouwbaarheid., beschikbaarheid en onderhoud van kritieke apparatuur.
Het integreert de technische kenmerken van traditionele torentypes met de noodzaak van moderne modulaire serverruimtes, waardoor een modulair ontwerp en een hoge betrouwbaarheid van het systeem worden gewaarborgd.
Verscheidenheid van vermogen / werkmethoden
10-90kVA, 3 in 3 uit, 3 in single out, 1 in 1 uit (TCRM020/10X, TCRM040/10X, TCRM060/10X), online dubbele omzetting
Productkenmerken
- Slimme bescherming oplossingen
TCRM-serie modulaire UPS stroomdistributie heeft zowel software als hardware in de stroommodules en heeft zijn systeem onder bescherming.thermische prestaties en kortsluitingen, kan een snelle en efficiënte bescherming worden geboden om de veiligheid en betrouwbaarheid van het gehele systeem te waarborgen.
- Volledig digitale besturing
Met 32-bits hogesnelheids digitale DSP-besturing introduceert het communicatiesysteem de meest geavanceerde CAN-BUS-technologie, waardoor de prestaties stabieler en veiliger worden.
- Kernkragtoestellen met een geïntegreerde verpakkingsstructuur van IGBT-modules
TCRM-serie modulaire UPS beschikt over een geïntegreerde verpakking van IGBT-modules, waardoor de betrouwbaarheid van kernapparaten sterk wordt verbeterd.Het vermijdt de onevenwichtige stroom en spanning spanning veroorzaakt door de discrete IGBT parallel benadering, en het unieke design van de isolatiebuis verbetert de aanpassingsvermogen aan het milieu aanzienlijk.
- Slimme oplossingen voor batterijbeheer
Elke voedingsmodule heeft een aparte, digitale hoogvermogen oplader, voorzien van 20% vermogen voor het opladen.voor uitstekend batterijbeheer en langere levensduur van de batterij.
Inputvermogenfactor groter dan 0.99, inputharmonica minder dan 3%, en het algehele rendement tot 95% of meer; en de slimme slaapfunctie verbetert effectief de efficiëntie van de hele UPS.
- Krachtige oplossingen voor netwerkbeheer op afstand
SNMP-netwerkbeheerkaart maakt het mogelijk om het UPS-systeem via het netwerk op afstand te controleren en te besturen, en om meerdere apparaten tegelijkertijd op afstand te controleren via de overeenkomstige afstandsbediening.
- "Nuldrempel" van onderhoud
Het wordt in slechts enkele minuten onderhouden en maakt gebruik van autonome identificatie van module-ID's zonder handmatig het programma in te stellen.
- Koelstarten van de batterij
Het systeem wordt geleverd met een koude start met accu's aan (voor 20 kVA/25 kVA/30 kVA/45 kVA/50 kVA-vermogensmodule).
- Static Bypass Monitoring Module met warm wisselen
Monitoring- en statische bypass-modules zijn warmwisselbaar, waarbij elke vermogensmodule automatisch wordt bestuurd en automatisch wordt bediend om enkelvoudige storingen te voorkomen.
Technische specificaties
| Model |
TCRM
020/10X |
TCRM
040/10X |
TCRM
060/10X |
TCRM
030/15X |
TCRM
045/15X |
TCRM
090/15X |
| Capaciteit |
20 kVA |
40 kVA |
60 kVA |
30 kVA |
45 kVA |
90 kVA |
| Hoofdinvoer |
Terminalverbinding |
driefase + N + PE |
| Inlaatspanning |
380/400/415VAC (lijn-lijn) 220/230/240VAC (fasespanning) |
| Invoerfrequentie |
50/60 Hz |
| Vermogensfactor |
> 0.99 |
| Huidige vervorming |
THDi < 4% |
| Spanningsbereik |
304-478Vac (Line-Line) bij volle belasting; 304V-228Vac (Line-Line) lineaire derating van 100% tot 75% |
| Frequentie van de spanning |
40-70 Hz |
| Batterij |
Spanning van de batterij |
±240VDC (32-44 cellen verstelbaar) |
| Laadvermogen |
20%* Actief vermogen |
| Naleving van de voorschriften van de richtlijn |
± 1% |
| Bijpass |
Spanning van de bypass |
380V/400V/415V (lijn-lijn), 220V/230V/240V (fasespanning) |
| Spanningsbereik |
Default -20%-+15%; -40%-+25% Facultatief |
| Overbelastingcapaciteit |
125% langdurige werking; 130% duurt 10 minuten;
150% duurt 1 minuut; 150% > last duurt 300 ms |
110% langdurige werking;
110% 130% < belasting < 150% gedurende één minuut;
150% > laadduur 300 ms |
| Output |
Nominale uitgangsspanning |
380/400/415VAC (lijn-lijn); 220/230/240VAC (fasespanning) |
| Nominale frequentie |
50/60 Hz |
| Uitgangsvermogenfactor |
1 |
| Spanningsnauwkeurigheid |
1.50% |
| Output Dynamische reactie |
< 5% (20%-80%-20% ladingsstap) |
| Dynamische hersteltijd |
< 20 ms (0%-100%-0% belastingstap) |
| Uitvoer totale harmonische vervorming |
< 1% (lineaire belasting), < 5,5% (niet-lineaire belasting) |
| Overbelasting van de omvormer |
102% langdurige werking; 110% overstap naar bypass na 1 uur; 125% overstap naar bypass na 10 minuten;
150% overdracht naar bypass na 1 minuut; > 150% overdracht naar bypass na 200 ms |
| Frequentie nauwkeurigheid |
0.10% |
| Bereik van het traceren |
Instelling, ±0,5 Hz-±5 Hz, standaard ±3 Hz |
| Snelheid van opsporing |
Verstelbaar, 0,5Hz/S-±3Hz/S, standaard 0,5Hz/S |
| Piekverhouding |
3:01 |
| Driefasige nauwkeurigheid |
120°±0,5° |
| Systemen |
Efficiëntie |
Hoofdmodus: maximaal 95%; economische modus: 98%; batterijmodus: 94,5% |
| Scherm |
LCD+LED+kleur touchscreen, 9 inch |
| Taal |
Chinees, traditioneel Chinees, Engels, Russisch, Italiaans, Spaans, Duits |
| Beschermingscategorie |
IP20 |
| Communicatie-interface |
RS232, RS485, droge contacten, SNMP-kaarten (optioneel), noodstop |
| Bedradingsmethoden |
Achterste en onderste bedrading, optioneel |
Afdekkingskabels |
Achterste en onderste bedrading, optioneel |
Afdekkingskabels |
| Werkomgeving |
0-40°C (werktemperatuur); -25°C~70°C (opslagtemperatuur); 0-95% (geen condensatie) |
| Ruis (dB) / m |
< 56 dB |
| Type kast |
2 modulaire kast |
4 modulaire kast |
6 modulaire kast |
2 modulaire kast |
3 modulaire kast |
6 modulaire kast |
| Grootte (W*D*H) (mm) |
Hoofdstuk |
485*697*398 (7U) |
485*697*575 (11U) |
485*751*1033 (22U) |
485*697*398 (7U) |
485*751*575 (11U) |
485*751*1033 (22U) |
| Hoofdstuk (in serverrack geplaatst) |
485*697*308 (7U) |
485*697*485 (11U) |
485*751*928 (21U) |
485*697*308 (7U) |
485*751*485 (11U) |
485*751*928 (21U) |
| Module |
436*590*85 mm (2U) |
| Gewicht (kg) |
Hoofdstuk (met modules) |
73 kg |
113 kg |
175 kg |
73 kg |
119 kg |
175 kg |
| Module |
15.3kg (PM10X) |
15.5 kg (PM15) |
