Rek Opgezet UPS
, 10kVA rek Opgezet UPS
, 10kVA rek monteerbaar UPS
Waaier van Macht: |
10-25 kVA |
Werkende Methodes: |
3 in 3 uit 3 kiezen binnen uit, online dubbele omzetting |
De Factor van de inputmacht: |
> 0,99 |
De Factor van de outputmacht: |
1 |
Het scherm: |
6,5-duim LCD het Grote Kleurenscherm |
Inputfrequentie: |
50/60 Herz |
Output Geschatte Frequentie: |
50/60 Herz |
Communicatie Interface: |
RS232, RS485, dray contacten, batterij koud begin |

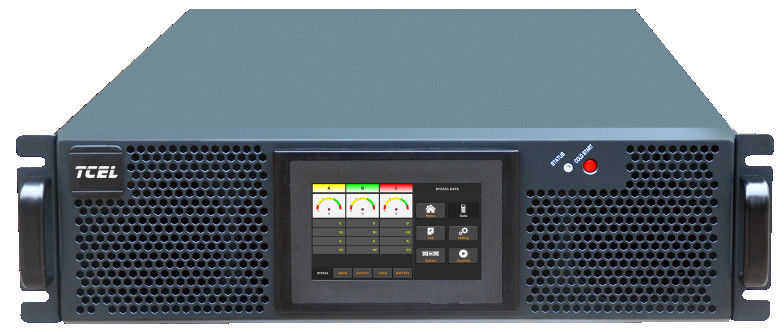

RS485 rek Opgezette Reeks 3 van UPS 10kVA TCHR33 in 3 uit
Producttoepassing
TCHR33 de reeks Rek opgezet UPS wordt wijd gebruikt in overheid, financiën, mededelingen, onderwijs, vervoer, meteorologie, radio en televisie, industriële en commerciële belastingheffing, gezondheidszorg, energie en elektriciteit en andere sectoren.
Waaier van Macht/Werkende Methodes
10-25kVA, kiezen 3 in 3 uit 3 binnen uit, online dubbele omzetting
Producteigenschappen
TCHR-Reeks online rek-opgezet UPS is compatibel met AC output in drie stadia en eenfasige, met geschatte macht van 10-25 kVA, de factor van de inputmacht van 1,3u-hoogte, enhetsysteem-met inbegrip vanrectificatie, omschakelaar, statischeomleiding, lader, batterijconvertor, controleendelichteeenheidvan destatusvertoning-allengeïmpliceerdmetafzonderlijkapparaat. Zijncontroleraadengevoeligeterminals wordenontworpeninstofbewijs, voorhandigheidenbetrouwbaarheid. Hetisideaalvoormodernedatacentra.
Zijn van de foutenzelfdiagnose en zelfbescherming functies versnellen en vereenvoudigen onderhoud. Met auto-schakelt vlotterladers, verstrekt het RS232/SNMP-ook controlehavens. Zijn controlesoftware registreert machtsgebeurtenissen, verstrekt een verscheidenheid van netwerkregelingen, en steunt TCP/IP-protocollen, om afstandsbediening en beheer te bereiken.
- Stabiliteit en Betrouwbaarheid
Gebaseerd op volledig-digitale de controletechnologie van DSP, wordt de controlekring vereenvoudigd en verkrijgt hogere flexibiliteit en betrouwbaarheid. Dank aan kortsluiting, overbelasting, het oververhitten, de bescherming van het outputovervoltage en huidige beperkende technologie, het systeem loopt meer stabiel. Wat meer, de aanwinst van machtsapparaten meer ruimtecapaciteit voor betrouwbaardere verrichting is.
- Groene en Milieubescherming
De ingebouwde EMC filter en de dubbele schommelingsbescherming maken het voor ladingsmacht veiliger, vermindert de hoge factor van de inputmacht netverontreiniging, en ROHS-de naleving wordt vereist om aan de hoge niveaus van Klassenb compatibiliteit te voldoen.
- Hoog rendement en Energievermindering
Het voorziet optimale kwaliteit van machtsdistributie en ECO-wijze beschikbaar voor verminderd energieverbruik, van werkende efficiency tot 95% of meer. Zijn slimme ventilator is regelbaar in snelheid om lawaai te verminderen en energieverbruik te bewaren. De hoge machtsdichtheid maakt het mogelijk om minder ruimte te behandelen en beter verrichtingsefficiency te verbeteren.
Opgezette het rek, geschikt voor standaardserverrekken, het kan gemakkelijk met de servers integreren. Met gebruikersvriendelijke interface en 6,5 duimlcd touchscreen, schept het overvloedige informatie, compatibel met 3/3 en 3/1 systemen op.
De factor van de outputmacht is 1, 15% hoger dan gemeenschappelijke. Het steunt een koud begin met batterijen aan macht opdat een noodsituatiemacht wanneer nodig beschikbaar is. Zijn hoge factor van de inputmacht is meer dan 0,99.
De zeer intuïtieve grafiek en een verscheidenheid van pictogrambeelden worden getoond de batterij controle apart, vooral interface. De histogrammen van de batterijcapaciteit tonen in verschillende kleuren in antwoord op de veranderingen van het capaciteitspercentage.
Technische Details
| Model |
TCHR3310CL |
TCHR3315CL |
TCHR3320CL |
TCHR3325CL |
| Capaciteit |
10kVA |
15kVA |
20kVA |
25kVA |
| Hoofdinput |
Eindverbinding |
in drie stadia + N + PE |
| Inputvoltage |
380/400/415VAC (lijn-Lijn) |
| Inputfrequentie |
50/60Hz |
| Machtsfactor |
>0.99 |
| Huidig Vervormingstarief |
THDi<4% (de lineaire lading van 100%) |
THDi<3% (de lineaire lading van 100%) |
| Waaier van Voltage |
304-478Vac (lijn-Lijn) bij volledige lading;
304V-228Vac (lijn-Lijn) het lineaire derating van 100% aan 75% |
| Frequentie van Voltage |
40-70Hz |
| Batterij |
Voltage van Batterij |
±240VDC (32-44 regelbare cellen) |
| Het laden Macht |
20%* actieve (Maximum) macht |
| Het laden Voltagenauwkeurigheid |
1% |
| Omleiding |
Voltage van Omleiding |
380V/400V/415V (lijn-Lijn) |
| Waaier van Voltage |
Regelbaar, blijf Bovengrens -20%-+15% in gebreke: +10%, +15%, +20%, +25%
Ondergrens: - 10%, -15%, -20%, -30%, -40% |
| Frequentiegebied van Omleiding |
50/60Hz (geschatte regelbare macht): ±1Hz, ±3Hz, ±5Hz |
| Output |
Nominaal vermogenvoltage |
380/400/415VAC (lijn-Lijn) |
| Geschatte Frequentie |
50/60Hz |
| De Factor van de outputmacht |
1 |
| Voltagenauwkeurigheid |
±1.0% |
| Output Dynamische Reactie |
<5% (20%-80%-20% ladingsstap 0%) |
| Dynamische Terugwinningstijd |
<30ms (0%-100%-0% ladingsstap) |
| Output Totale Harmonische Vervorming |
<1% (lineaire lading), <5.5% (niet-lineaire lading) |
<1.5% (lineaire lading), <6% (niet-lineaire lading) |
| Omschakelaarsoverbelasting |
110% overdracht om na 1 uur te mijden; 125% overdracht om na 10 minuten te mijden;
150% overdracht om na 1 minuut te mijden; > 150%-overdracht om na Mej. te mijden 200 |
| Frequentienauwkeurigheid |
0,10% |
| Waaier van het Volgen |
Regelbaar, ±0.5Hz-±5Hz, Gebrek ±3Hz |
| Snelheid van het Volgen |
Regelbaar, 0.5Hz/S-±3Hz/S, Gebrek 0.5Hz/S |
| Piekverhouding |
3:01 |
| Nauwkeurigheid in drie stadia |
120°±0.5° |
| Systeem |
Efficiency van Hoofdwijze |
>95% |
>95.5% |
| Batterijwijze |
>94.5% |
>95% |
| Het scherm |
LCD+LED+ kleurentouchscreen |
| Beschermingsclassificatie |
IP20 |
| Communicatie Interface |
RS232, RS485, dray contacten, batterij koud begin |
| Werkomgeving |
0-40℃ (het werk temperatuur); -25℃~70℃ (opslagtemperatuur); 0-95% (geen condensatie) |
| Lawaai (dB)/m |
de lading van 65dB@100 %, de lading van 62dB@45 % |
| Opties |
SNMP-kaarten, collectieve kaarten, bliksembescherming |
SNMP-kaarten, collectieve kaarten, bliksembescherming, pond |
| Grootte (W*D*H) (mm) |
485*750*130 |
|
485*750*130 |
|
| Gewicht (kg) |
25 |
30 |
