Binnen Bulk het Netwerkkabel van LSZH
, 22AWG bulknetwerkkabel
, Binnencat5e het netwerkkabel van LSZH

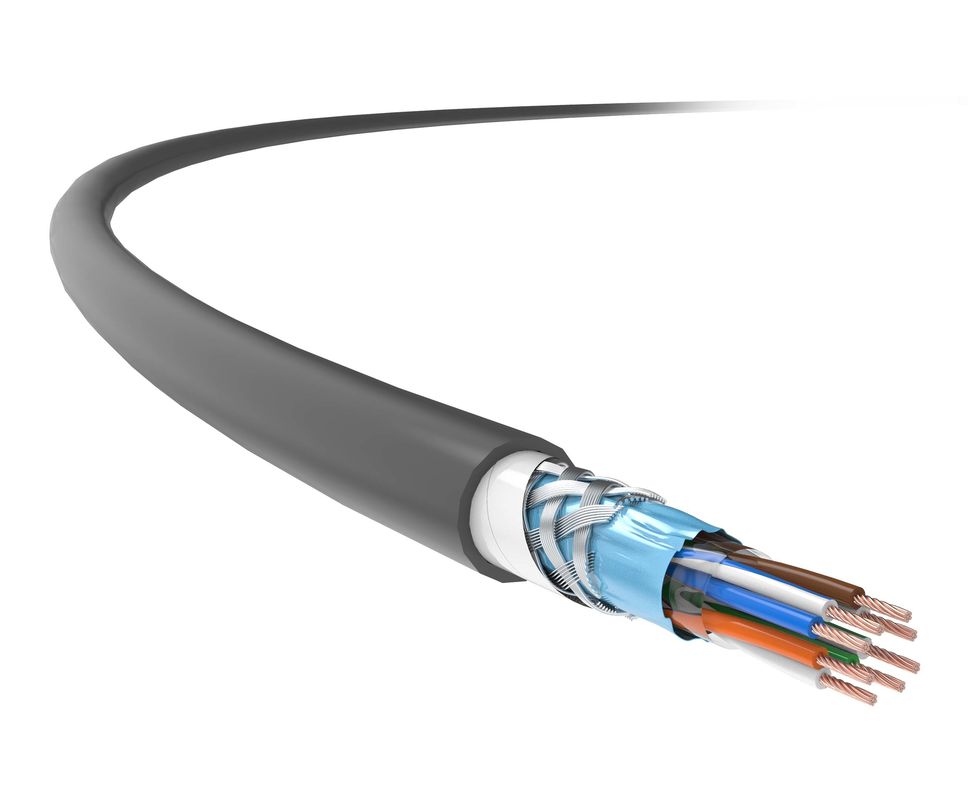

Naakt het Koperkruis Verbonden LSZH Jasje van de netwerkkabel SFTP CAT5E 22AWG
Cat 5E Soft Cable, SFTP Cat 5E Cable, Cat 5E Network Cable, 22 AWG Toepassing
De verdeling van de kosten van de verwerking van de elektrische apparatuur in de Gemeenschapuitstekende vlambestandheid, samen met de voordelen vanhoge overbelastingscapaciteit, grote ampacity en isolatieweerstand, ontworpen om te worden gebruikt in hoge gebouwen, hotels, winkelcentra, sportstadions, transporthubs, entertainmentlocaties en andere drukke plaatsen waar blootstelling aan vuur alleen schade kan veroorzakenhoog vlamvertragend, weinig rook, geen halogeen, niet-giftige, niet-corrosieve gassen.
Dit is vooral geschikt voorPIS-systeem voor spoorvervoer aan boordde eerste prioriteit moet worden gegeven bij het gebruik van gekruiste kabels volgens nationale relatieve normen.
TC's door elkaar gekoppelde, rookarme halogeen, vlamvertragende, afgeschermde kabel voldoet volledig aan de relevante nationale normen.
Productkenmerken
TC's Cat 5e, 22 AWG, dubbel afgeschermd, gekruist, LSZH, vlamvertragend, binnenshuis, 4-paar kabelinzetin paren- en groepsverwrongen technologie, neemtmet een breedte van meer dan 80 mm, evenalsoverkoepelend aluminiumfolie schild;Terwijl 2-paar kabel investeert inStar-quad technologie, metmet een breedte van meer dan 85%.
De speciale brandvertragende jas met kruisverbinding LSZH heeft de voordelen van:hoge overbelastingcapaciteit, grote ampastheid en isolatieweerstand, lange levensduur, milieubescherming en -veiligheid, waardoor bij blootstelling aan vuur alleen LSZH, niet-giftige en niet-corrosieve gassen kunnen worden geproduceerd.
Ondertussen ondersteunt de kabelPower over Ethernet (POE/POE+).
Toepassingsnormen
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Technische details
| Transmissieprestaties |
Categorie 5E |
TC |
| Frequentie (MHz) |
4 |
10 |
20 |
31.25 |
62.5 |
100 |
150 |
| IL Verzwakking (dB/100M) |
3.9 |
5.8 |
8.1 |
10.1 |
15.4 |
20 |
21.5 |
| Bijna-eind crosstalk-verdunning (NEXT, dB) |
82.1 |
85 |
65 |
60 |
60 |
50 |
48 |
| NEXT Vermogen en PS NEXT (dB) |
80.3 |
82.4 |
62.9 |
58.3 |
57.9 |
49.3 |
46 |
| Gelijkwaardig niveau van de overstroomverminderingen in de uiterste richting (ACR-F, dB) |
81.6 |
80.9 |
75.6 |
65.6 |
63.7 |
59 |
55.8 |
| ACR-F Vermogen en PS ACR-F (dB) |
79.8 |
78.1 |
72.6 |
66.7 |
58 |
53.6 |
50.9 |
| Terugkeerverlies (RL, dB) |
31.2 |
32.9 |
38.8 |
33.7 |
23.8 |
26.2 |
24.9 |
Opmerkingen: De in de bovenstaande tabel weergegeven waarden worden doorgaans gemeten volgens IEC 61156-9.
| Fysieke specificaties |
| Grootte van de geleider (nominale waarde) |
4 × 2 × (19 × 0,16 mm) (AWG22)
|
Buitendimeter van de kabel (nominaal)
waarde) |
|
Gewicht (305m, met pakket,
nominale waarde) |
22 kg
|
| Elektrische eigenschappen |
| Gelijkstroomweerstand (20°C) |
145Ω/km
|
| Aardecapaciteit |
️ 5,6 nF/100m (@ 1kHz) |
| 100 MHz karakteristieke impedantie |
100Ω±15Ω
|
| Transversale conversieverlies (TCL) |
≥ 55 dB ((30-100MHz)
|
| Vertraging skeef |
45 ns/100 m |
| NVP |
65%
|
| Power over Ethernet (POE) |
Verbeterde Power Over Ethernet onder IEEE 802.3at |
| Mechanische eigenschappen |
| Minimale buigradius (dynamisch) |
28 mm
|
| Minimale buigradius (statisch) |
|
| Maximale installatiespanning |
100 N
|
| Anti-extrusievermogen |
1000N/10cm |
| Schokvastheid |
≥ 10 keer |
| Temperatuurbereik van installatie |
-0°C ~ +40°C |
| Werktemperatuurbereik |
-40 °C ~ +80 °C |
| Ontvlambaarheid (LSZH) |
| Vlambestandheid (van een enkele draad) |
GB/T 18380.12 (IEC 60332-1-2) |
|
Vlambestandheid (van gebundelde draden)
|
GB/T 18380.35 (IEC 60332-3-24)
|
| Rookdichtheid |
GB/T 17651 (IEC 61034-1/2) |
| Gevaarlijk halogeengas |
GB/T 17650.1/.2 (IEC 60754-1/-2) |
