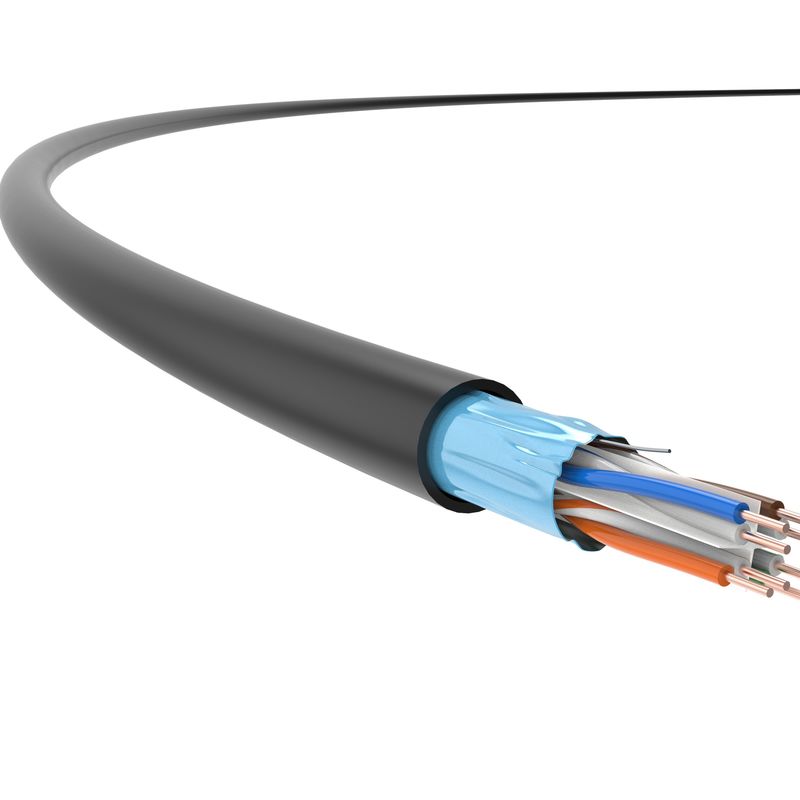

Tactisch van de Kabeloudoor 23AWG van de Netwerkkabel Cat6A Naakt het Kopertpu Jasje
Cat 6A kabel, Cat 6A netwerkkabel, Cat 6A Ethernet kabel, Tactische Cat 6A kabel toepassing
Het kan worden toegepast in ruwe veldomgevingen of binnen industriële omgevingen waar de prestaties van kabels, zoals slijtage, corrosie, olie/weer/ozonweerstand, trekkracht,hoge en lage temperatuurDat moet goed zijn.
TC's FTP-51-serie, binnen/buiten Cat 6A afgeschermde tactische kabel heefttestfrequentie tot 600 MHz, hoger dan andere Cat 6A-kabels met een industriestandaard van 500 MHz.
In de tussentijd ondersteunt het10G Base-T-toepassingen en Power Over Ethernet (POE/POE+).
Productkenmerken
TC's Cat 6A, 23 AWG, 4-paar afgeschermde tactische kabel neemtmet een spline van het kruistype en een aluminiumfolie-schild, geoptimaliseerd om de technische indicatoren, waaronder Attenuatie, NEXT en ANEXT, sterk te verbeteren.
Het is uniek.TPU-jaszorgt voor een zeer efficiënte gegevensoverdracht, zelfs in het veld, in de industriële omgeving en in andere moeilijke omgevingen.
De prestaties ervan overschrijden alle in GB/T 18015.5 (IEC 61156-5) vastgestelde parameters.En de kabel is vooral nuttig in sommige harde elektromagnetische omgevingen waar hoge snelheid en stabiele kabel transmissie is vereist.
Tegelijkertijd werkt het op de eisen voor gestructureerde gestructureerde bekabeling in nieuwe gebouwen.
Toepassingsnormen
GB/T 18233 (ISO/IEC 11801); GB 50311; TIA/EIA568-C.2
Technische details
| Transmissieprestaties |
Categorie 6A |
TC |
| Frequentie (MHz) |
4 |
31.25 |
62.5 |
100 |
300 |
500 |
600 |
| IL Verzwakking (dB/100M) |
3.5 |
10.1 |
14.4 |
18.2 |
28 |
35.4 |
41.4 |
| Bijna-eind crosstalk-verdunning (NEXT, dB) |
100.1 |
88.7 |
83 |
80.1 |
70.4 |
59.6 |
58.6 |
| NEXT Vermogen en PS NEXT (dB) |
90.4 |
87.1 |
80.4 |
78.6 |
68.9 |
57.8 |
56.2 |
| Gelijkwaardig niveau van de overstroomverminderingen in de uiterste richting (ACR-F, dB) |
95.8 |
91.5 |
87 |
84.1 |
76.4 |
71.6 |
72.6 |
| ACR-F Vermogen en PS ACR-F (dB) |
91.4 |
88.1 |
85.4 |
86.3 |
76.9 |
69.1 |
67.9 |
| Terugkeerverlies (RL, dB) |
40.9 |
41.3 |
37.9 |
35 |
30.7 |
22.7 |
19.7 |
Opmerkingen: De in de bovenstaande tabel weergegeven waarden worden doorgaans gemeten volgens IEC 61156-9.
| Fysieke specificaties |
| Grootte van de geleider (nominale waarde) |
4 × 2 × 0,57 (AWG23)
|
Buitendimeter van de kabel (nominaal)
waarde) |
8.0 mm
|
Gewicht (305m, met pakket,
nominale waarde) |
21 kg
|
| Elektrische eigenschappen |
| Gelijkstroomweerstand (20°C) |
93.8Ω/km
|
| Aardecapaciteit |
️ 5,6 nF/100m (@ 1kHz) |
| 100 MHz karakteristieke impedantie |
100Ω±15Ω
|
| Transversale conversieverlies (TCL) |
≥ 55dB-20×lgf (100-2000MHz)
|
| Vertraging skeef |
25 ns/100 m |
| NVP |
69%
|
| Power over Ethernet (POE) |
Verbeterde Power Over Ethernet onder IEEE 802.3at |
| Mechanische eigenschappen |
| Minimale buigradius (dynamisch) |
32 mm
|
| Minimale buigradius (statisch) |
|
| Maximale installatiespanning |
150 N
|
| Anti-extrusievermogen |
1000N/10cm |
| Schokvastheid |
≥ 10 keer |
| Temperatuurbereik van installatie |
-0°C ~ +40°C |
| Werktemperatuurbereik |
-20 °C ~ +75 °C |
| Ontvlambaarheid (TPU) |
| TPU-brandwerendheid |
GB/T 18380.12 (IEC 60332-1-2)
|
