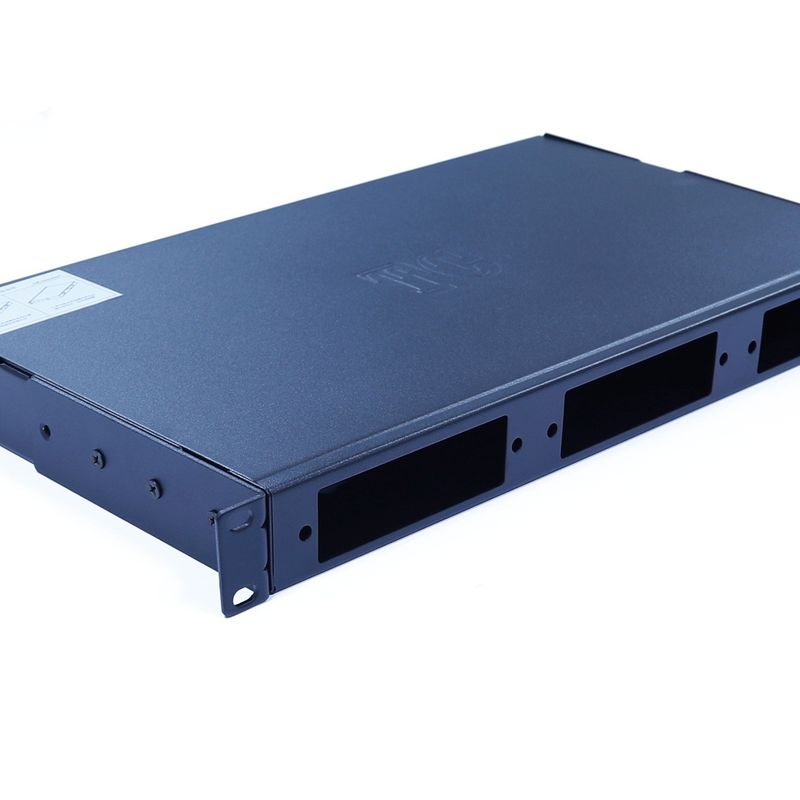

Het Comité van het vezel Optische Flard Rek Opgezette 1U 48 Kern

Vaste toepassing van het glasvezelpatchpaneel

Het vaste glasvezelpatchpaneel is ontworpen voor fusie-splicing, connectorinstallatie, optische koppelingsaanpassing, opslag van overtollige pigtails en bescherming van optische vezels.

Het pleisterpaneelbiedt 4-48 poorten binnen een 1U rack gekoppeld aan een splice traymet ondersteuning voor splicing en installatie van glasvezels.

Er zijn verschillende installatiepanelen beschikbaar voor configuratie met een verscheidenheid aan hoogdichte glasvezelpatchpanelen van verschillende soorten.

Productkenmerken


Alle producten voldoen strikt aan de eisen van YD/T778-2011 "Optical Fiber Distribution Frame":

• TC's glasvezel patch paneel ondersteunt zowelmet een vermogen van niet meer dan 50 W, die een hoge flexibiliteit biedt voor gestructureerde bekabeling;
• Optische vezels worden langs de hele route beschermd om ervoor te zorgen datde buigradius is groter dan 40 mmen de prestaties zijn vrij van de invloed van de bekabeling;
• Het glasvezelpatchpaneel biedt directe en kruisverbinding van glasvezels binnen/buiten in horizontale en backbone netwerken.
• Het patch paneel past bij drie glasvezel panelen en herbergt4-48 havensvoor verschillende eisen;
• Een patch paneel herbergt meer danmet een diameter van niet meer dan 20 mm,;
• De geclampte modulaire structuur zorgt ervoor dat de aansluitingen aan de voorzijde kunnen worden verwijderd en rechtstreeks kunnen worden aangesloten op vooraf beëindigde glasvezelkabels en patchcords,Dit versnelt en vereenvoudigt de installatie en het onderhoud;
• De ingebouwde splitsingsplaat bevat tot 48 splitsingen, waardoor het gebruik van de ruimte in de kast aanzienlijk verbetert;
• Alle stalen buitenkader garandeert betere mechanische prestaties;
• Het buitenste frame is bekleed met zwart nevelpoeder met een schoon en mooi uiterlijk;
• De coatingsmaterialen en de frames voldoen allemaal aan de milieueisen.
• Optische glasvezelpanelen zijn ook met poeder bekleed in combinatie met het buitenste frame;
• Het stalen patch paneel kenmerken1.5 mm dik, met een hoge mechanische sterkte, en elk van de behuizingen bestand tegeneen verticale statische druk van meer dan 250 N,, niet gemakkelijk te vervormen;
• Het pleisterpaneel slaagt in de GB/T2423.17-1993 standaard zoutspraytest (binnen 48 uur), zonder zichtbare roestvlekken op het oppervlak.

Toepassingsnormen


YD/T926.3De in lid 1 bedoelde maatregelen zijn van toepassing op:
